Altair MotionSolve是进行多体系统动力学分析和优化的集成化工具，为复杂机械系统的仿真提供了强大的建模、分析、可视化和优化功能。
功能
建模
MotionSolve提供全面的建模单元，支持用户创建任何复杂的多体系统。MotionSolve内部还集成了CAD、FE、控制系统、1D系统仿真、CFD和优化。
建模能力包括：

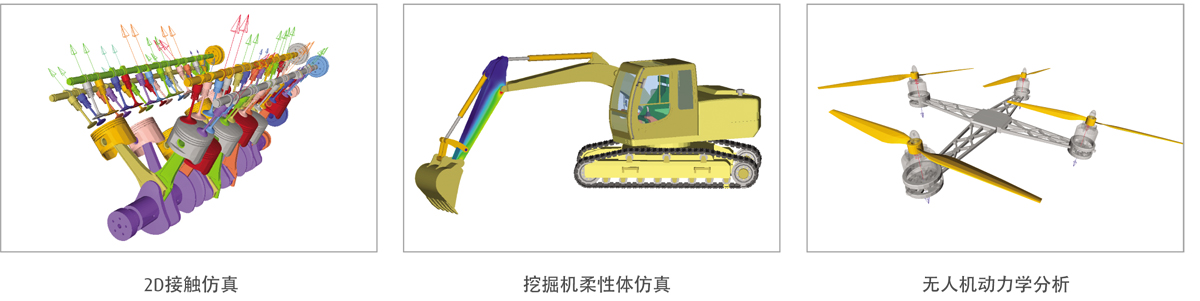

• 2D和3D刚体
• 线性和非线性柔性体
• 低副和高副约束库
• 线性和非线性连接
• 基于CAD几何的2D和3D接触
• 柔性面接触
• 摩擦、限位
• 运动
• 传递函数和状态矩阵
• 分布载荷
• 测试数据的导入
• 传感器
• 非线性代数和微分方程
• 用户自定义单元
分析
MotionSolve可以评估系统的动力学特性，研究系统的振动特征，评价控制系统的性能，可以计算载荷来预测部件的疲劳寿命，可以改善系统的性能。这些都可以通过自带的分析方法实现，此外用户也可以创建自己的分析方法。
MotionSolve提供了多种功能来研究系统的特性。
• 提供显式/隐式、刚性/非刚性和DAE/ODE数值积分方法
• 静态/准静态分析用于计算静平衡问题和载荷
• 自动检测和冗余约束
• 运动驱动的运动学分析
• 线性分析用于状态矩阵、特征值和模态能量分布的计算
• 联合仿真解决多物理场问题
• 在user-subroutines中自定义分析
车辆动力学、疲劳、NVH解决方案
MotionSolve为汽车仿真提供全面的解决方案，包含参数化的汽车零部件模型库帮助用户快速创建子系统。
MotionSolve支持FTire、TNODelft-Tyre、CDTire等轮胎和OpenCRG等路面模型，为实际应用提供不同的轮胎和路面模型。模板包含通用的悬架、转向、板簧系统，流程化装配向导可以快速装配模型，进行半车工况、整车操稳工况和自定义工况的分析。自动生成报告功能可以快速帮助评价车辆的动力学特性。这些功能可以更好用来研究车辆动力学性能、计算部件疲劳耐久性分析所用的载荷，研究车辆的NVH性能。
通用机械系统解决方案
MotionSolve提供了全面的接触功能，可以快速创建和分析包含数千个接触的复杂系统。和汽车一样，用户可以创建参数化的零部件、模板和子系统，使用流程化向导组装模型。自动生成报告功能可以帮助快速评价和理解系统特性，并将结果共享给他人。
控制系统和机电一体化解决方案
MotionSolve可以集成1D和控制系统软件并进行联合仿真。
• 设计初期，可以将MotionSolve线性化的多体模型导出状态矩阵到控制系统软件，进行控制系统设计。
• 评价阶段，可以将高精度的MotionSolve多体模型导出到Matlab或者Simulink评价控制系统。1D或控制系统环境下可以连接到多体系统进行数据交换，运行整个系统可以考察整个系统的性能。
• 支持FMI/FMU 2.0协议，模型可以进一步扩展。
HyperWorks™的集成
HyperWorks提供了一个完整的多体系统仿真环境。
您可以：
• 在MotionView TM 和HyperMesh TM 中快速创建多体模型
• 在MotionSolve TM 中求解
• 在HyperView TM 和HyperGraph TM 中进行后处理
• 使用Compose™定制化脚本实现复杂的后处理
• 在OptiStruct TM 中生成柔性体，提高模型的精确度
• 使用MotionSolve计算的载荷在OptiStruct进行部件级优化
• 与Altair AcuSolve ™ 耦合，求解同时包含刚体运动和流体载荷的问题
• 连接Altair Activate ® 来设计和验证机电系统
• 在Altair HyperStudy TM 中进行DOE分析、系统级优化和随机性研究
