使用FEKO软件进行电磁场仿真通常包括以下步骤,下面将按照清晰的格式进行说明:
确定仿真目标:明确需要进行仿真的电磁场问题,如天线设计、电磁兼容分析等。
收集数据:收集与仿真目标相关的数据,如模型尺寸、材料属性、频率范围等。
使用CADFEKO建立几何模型:
在CADFEKO模块中,根据仿真目标创建或导入几何模型。
可以使用CADFEKO提供的各种工具来编辑和修改模型。
设置材料属性:
为模型中的不同部分指定正确的材料属性,包括介电常数、磁导率、电导率等。
网格剖分:
对模型进行网格剖分,选择合适的剖分策略以平衡计算精度和效率。
可以使用FEKO的自动剖分工具或手动调整剖分参数。
设置求解器:
在EDITFEKO中,选择适合的求解器,如矩量法(MoM)、多层快速多极子方法(MLFMM)等。
根据仿真问题的特性,设置求解器的相关参数。
设置激励源:
根据仿真需求,设置合适的激励源类型,如平面波、线源等。
设置激励源的频率、幅度、相位等参数。
设置边界条件:
为仿真区域设置适当的边界条件,如完美电导体(PEC)、完美磁导体(PMC)等。
定义求解区域:
定义需要求解的电磁场区域,确保它包含了所有关心的部分。
提交求解任务:
在POSTFEKO中,提交求解任务并启动仿真计算。
可以选择并行计算以提高仿真速度。
监控仿真过程:
监控仿真过程,确保计算正常进行。
如果出现错误或异常,及时排查并修正。
查看仿真结果:

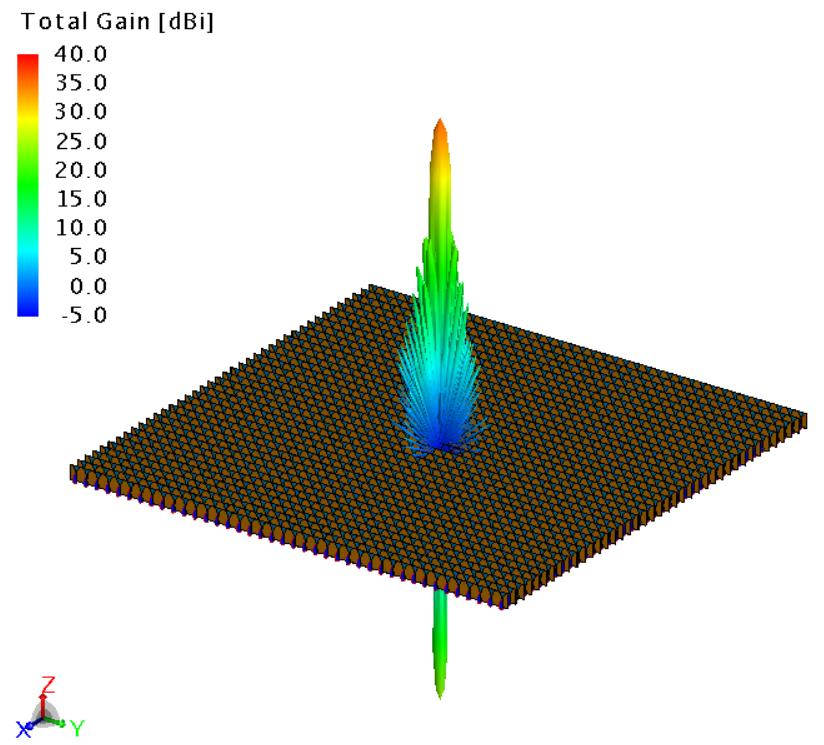

在POSTFEKO中查看仿真结果,如场分布、电流分布、辐射方向图等。
可以使用各种可视化工具来展示和分析结果。
结果分析:
对仿真结果进行深入分析,评估其是否符合预期。
如有需要,可以调整模型或仿真参数并重新运行仿真。
生成报告:
根据需要生成仿真报告,包括仿真设置、结果分析和结论等。
确保模型准确性:在建模阶段要确保模型的几何尺寸和材料属性与实际物理对象相符。
选择合适的求解器:根据仿真问题的特性选择合适的求解器,以获得更准确的仿真结果。
注意边界条件设置:边界条件的设置对仿真结果有很大影响,要确保设置正确。
并行计算优化:如果可能的话,利用并行计算来加速仿真过程。
以上是使用FEKO软件进行电磁场仿真的基本步骤和注意事项。通过遵循这些步骤并注意相关细节,可以确保仿真过程的顺利进行并获得准确的仿真结果。
